A nova linha versátil de fornos de tubo bipartido TS da Carbolite Gero incorpora elementos de aquecimento de alta qualidade e design inovador de isolamento térmico para alcançar desempenho de primeira classe, mantendo as temperaturas de caixa e consumo de energia reduzidos.

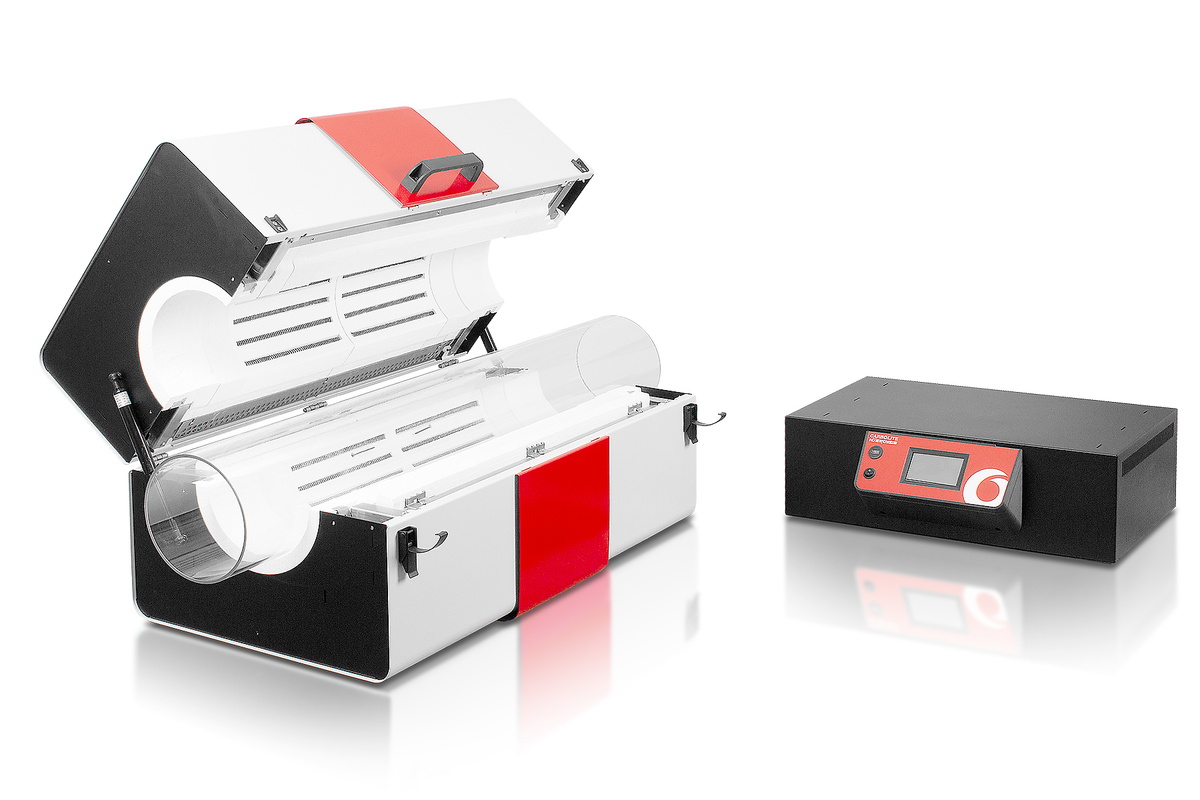

O corpo do forno TS é bipartido em duas metades e articulado na parte traseira; amortecedores pneumáticos em cada extremidade fornecem uma ação de abertura suave. A capacidade de abrir o forno torna mais fácil para os operadores trocar os tubos de trabalho ou inserir vasos, como reatores, com flanges de extremidade que dificultariam a inserção em um forno não bipartido.
A linha de fornos de tubo bipartido TS foi projetada com flexibilidade em mente. Tubos de trabalho acessórios e o uso de adaptadores de tubo permitem que um único forno acomode uma variedade de diâmetros de tubo, enquanto os próprios tubos de trabalho podem ser facilmente trocados para atender aos diferentes requisitos físicos ou químicos de um processo. Pacotes opcionais de tubos de trabalho permitem que os usuários equipem o TS para operação sob vácuo ou atmosfera modificada.
| Temp. Máx. 1200 °C | Forno Ø 60, 125, 200 mm |
| Zona de aquecimento 150, 300, 450, 600, 800, 1000, 1200 mm | Número de zonas de aquecimento 1 zona ou 3 zonas |
| Orientação Todos os modelos disponíveis são orientados horizontal ou verticalmente | |
A nova linha de fornos tubulares da Carbolite Gero está no auge do design de fornos. O culminar de mais de 80 anos de experiência em engenharia térmica; combinando os mais recentes desenvolvimentos tecnológicos com uma construção sólida, componentes de alta qualidade e uma estética elegante e moderna.
A linha de fornos tubulares da Carbolite Gero possui uma variedade de recursos técnicos para maximizar o comprimento aquecido do forno, garantindo que o máximo possível do tubo de trabalho seja aquecido até a temperatura nominal. Estes incluem elementos de aquecimento distribuídos uniformemente ao redor do tubo de trabalho e isolamento de baixa massa térmica.
Para alcançar o maior comprimento de aquecimento possível, nossos modelos de 3 zonas apresentam aumento de potência nas extremidades do forno, garantindo a melhor uniformidade de temperatura possível em todo o volume de trabalho.
A combinação de seu forno com pacotes de tubos de trabalho que incluem plugues de isolamento térmico ou escudos de radiação ajuda a evitar perdas térmicas nas extremidades do tubo de trabalho. Carbolite Gero são difíceis de bater, quando se trata de distribuição uniforme de calor!
Medido em condições controladas de laboratório. Os resultados podem variar dependendo das variáveis específicas do processo, por exemplo. taxas de fluxo de gás, níveis de vácuo e material de amostra, tamanho/densidade.
Medido em condições controladas de laboratório. Os resultados podem variar dependendo das variáveis específicas do processo, por exemplo. taxas de fluxo de gás, níveis de vácuo e material de amostra, tamanho/densidade.
Os fornos de tubo bipartido TS são equipados com comunicações ethernet e um controlador programável com 24 segmentos como padrão:
Os fornos tubulares Carbolite Gero são equipados com elementos de aquecimento de alta qualidade projetados para obter taxas de aquecimento rápidas.
Otimize seu tempo de laboratório acelerando seus processos de tratamento térmico!
Medições precisas de temperatura são realizadas no laboratório de testes Carbolite Gero e estão disponíveis para todos os modelos.
medido com um tubo de trabalho de quartzo e tampões de isolamento montados
medido com um tubo de trabalho de quartzo e tampões de isolamento montados
Esta linha de fornos tubulares é fornecida em uma das duas configurações de montagem padrão.
Configuração padrão para comprimentos aquecidos de até 600 mm
Fácil conversão para arranjos de montagem opcionais
Configuração padrão para comprimentos aquecidos de 800 mm e acima
Suporte de montagem vertical para o corpo do forno
Usado para montar o corpo do forno no equipamento do cliente
A extensão de 4 m de comprimento resulta em um total de 6 m entre o corpo do forno e a caixa de controle (fornos com Ø de 125 mm e 200 mm incluem plugue e soquete)
Os novos fornos tubulares da Carbolite Gero são muito eficientes em termos energéticos. Seu isolamento térmico de alta qualidade é projetado para longevidade, baixa temperatura do gabinete e, acima de tudo, consumo de energia excepcionalmente baixo.
O uso de um forno tubular Carbolite Gero reduz seu custo de energia, bem como a pegada de carbono.
Consumo de energia para o exemplar modelo Carbolite Gero TS1 12/60/600 (vermelho) e produto concorrente equivalente (amarelo); medido a cada temperatura após 2 horas de imersão.
Os fornos tubulares Carbolite Gero podem ser equipados com uma variedade de opções para acomodar atmosfera modificada e/ou aplicações de vácuo.
Os fornos tubulares Carbolite Gero são projetados com a segurança do usuário em mente.
A construção robusta e o isolamento térmico de alta qualidade garantem que as temperaturas externas da caixa sejam muito mais baixas do que outros modelos.
Isso não apenas ajuda a mitigar o risco de ferimentos ao operador, a redução na quantidade de calor que escapa do forno garante um ambiente de trabalho confortável e também significa que menos energia é desperdiçada durante o uso. Quando o calor está forte, Carbolite Gero pode ajudá-lo a manter a cabeça fria!
Uma ampla escolha de diâmetros, comprimentos e materiais de tubo.
Para prevenir a perda de calor e melhorar a uniformidade da temperatura.
| Número de zonas aquecidas | Temp. Máx. (°C) | Furnace Ø (mm) | Comprimento aquecido (mm) | Tempo de aquecimento (minutos) | Comprimento do tubo para uso no ar (mm) | Comprimento do tubo para uso com atmosfera modificada (mm) | Externo A x L x P (mm) | Comprimento uniforme ± 5°C (mm) | Potência máx. (W) | peso (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|---|

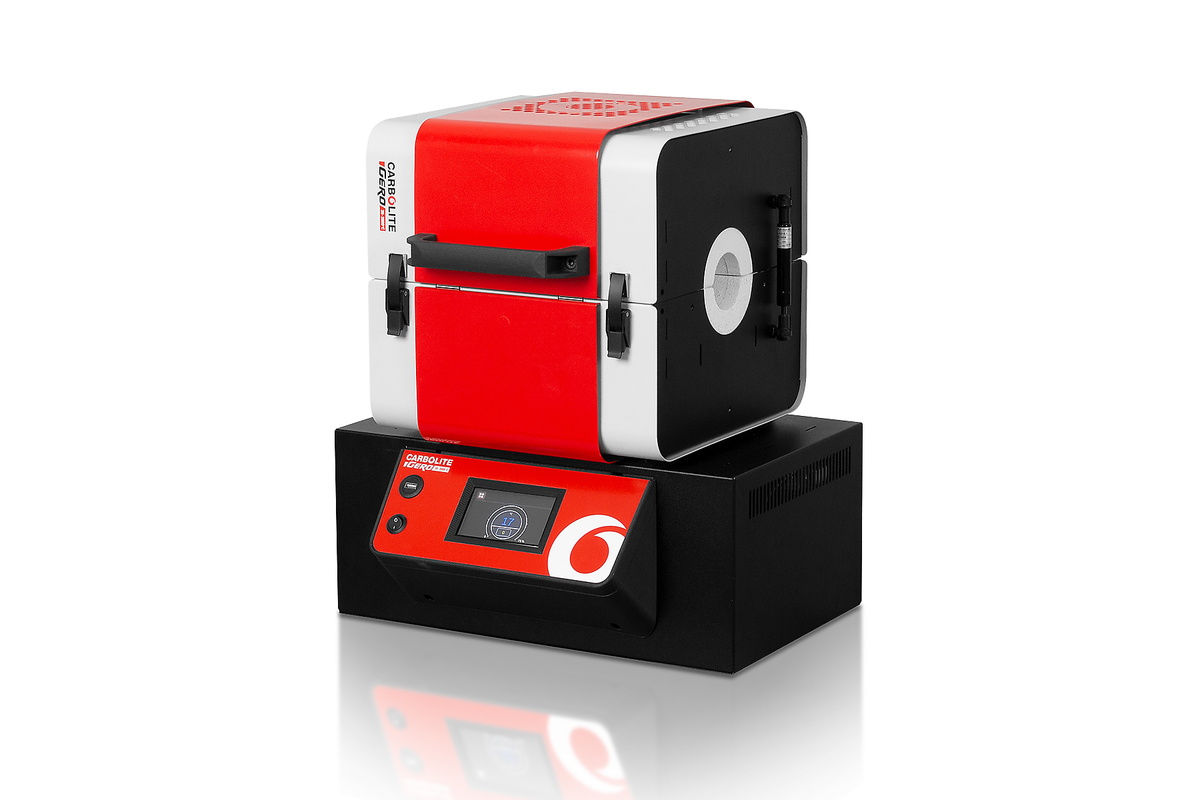

| TS1 12/60/150 | 1 | 1200 | 60 | 150 | 99 | 430 | 600 | 575 x 485 x 480 | 77 | 750 | 31 |
| TS1 12/60/300 | 1 | 1200 | 60 | 300 | 46 | 580 | 750 | 575 x 495 x 480 | 200 | 1500 | 37 |
| TS1 12/60/450 | 1 | 1200 | 60 | 450 | -- | 730 | 900 | 575 x 645 x 480 | 303 | 2000 | 49 |
| TS1 12/60/600 | 1 | 1200 | 60 | 600 | -- | 880 | 1050 | 575 x 795 x 480 | 460 | 2500 | 56 |
| TS1 12/125/400 | 1 | 1200 | 125 | 400 | 134 | 750 | 1000 | 665 x 665 x 575 | -- | 1860 | 71 |
| TS1 12/125/600 | 1 | 1200 | 125 | 600 | 150 | 950 | 1200 | 665 x 865 x 575 | -- | 2510 | 89 |
| TS1 12/125/800 | 1 | 1200 | 125 | 800 | 147 | 1150 | 1400 | 445 x 1065 x 575 | -- | 3160 | 102 |
| TS1 12/125/1000 | 1 | 1200 | 125 | 1000 | 147 | 1350 | 1600 | 445 x 1265 x 575 | -- | 3810 | 120 |
| TS1 12/125/1200 | 1 | 1200 | 125 | 1200 | 154 | 1550 | 1800 | 445 x 1465 x 575 | -- | 4460 | 134 |
| TS1 12/200/600 | 1 | 1200 | 200 | 600 | 62 | 1300 | 1300 | 540 x 1015 x 670 | -- | 6600 | 127 |
| TS1 12/200/1200 | 1 | 1200 | 200 | 1200 | 62 | 1900 | 1900 | 540 x 1615 x 670 | -- | 11400 | 192 |
| TS3 12/60/450 | 3 | 1200 | 60 | 450 | -- | 730 | 900 | 575 x 645 x 480 | 335 | 2000 | 49 |

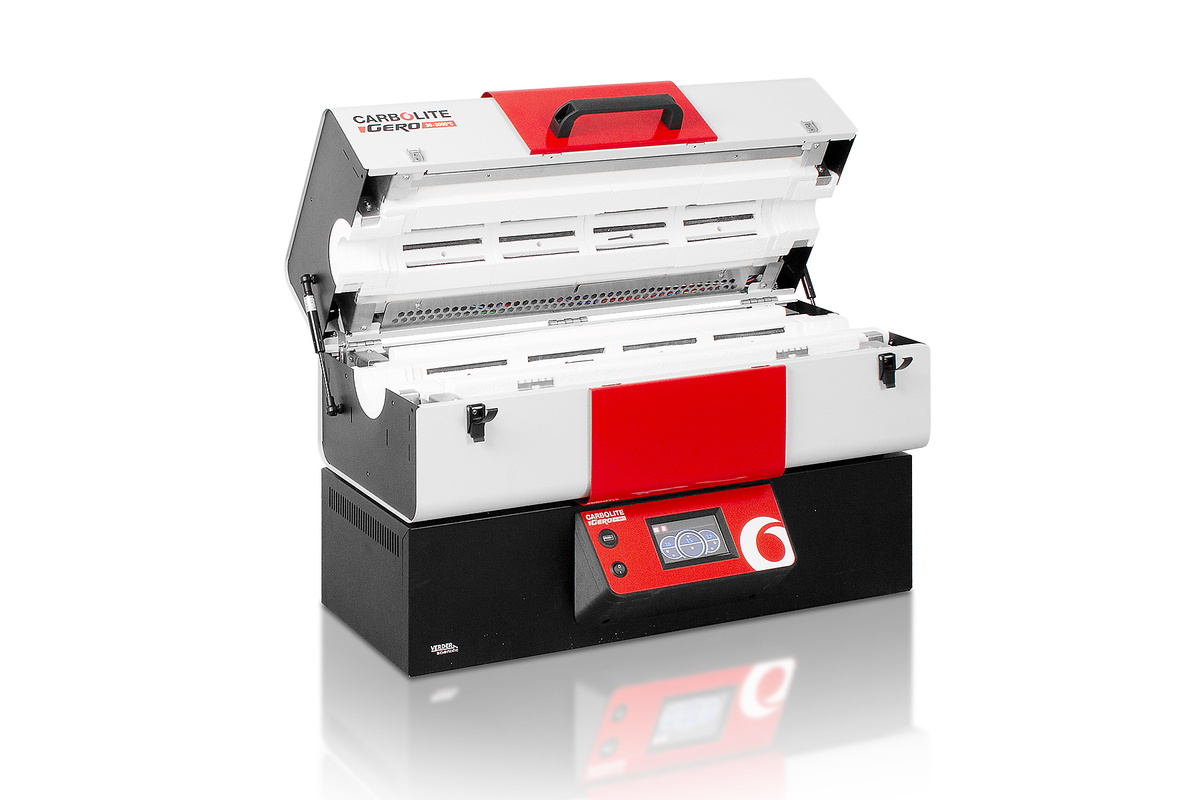

| TS3 12/60/600 | 3 | 1200 | 60 | 600 | 63 | 800 | 1050 | 575 x 795 x 480 | 470 | 2500 | 56 |
| TS3 12/125/600 | 3 | 1200 | 125 | 600 | 113 | 950 | 1200 | 665 x 865 x 575 | -- | 2510 | 89 |
| TS3 12/125/800 | 3 | 1200 | 125 | 800 | 141 | 1150 | 1400 | 445 x 1065 x 575 | -- | 3160 | 102 |
| TS3 12/125/1000 | 3 | 1200 | 125 | 1000 | 134 | 1350 | 1600 | 445 x 1265 x 575 | -- | 3810 | 120 |
| TS3 12/125/1200 | 3 | 1200 | 125 | 1200 | 138 | 1550 | 1800 | 445 x 1465 x 575 | -- | 4460 | 134 |
| TS3 12/200/600 | 3 | 1200 | 200 | 600 | 62 | 1300 | 1300 | 540 x 1015 x 670 | -- | 6600 | 127 |
| TS3 12/200/1200 | 3 | 1200 | 200 | 1200 | 80 | 1900 | 1900 | 540 x 1615 x 670 | -- | 11400 | 192 |
Sujeito a alterações técnicas e erros
