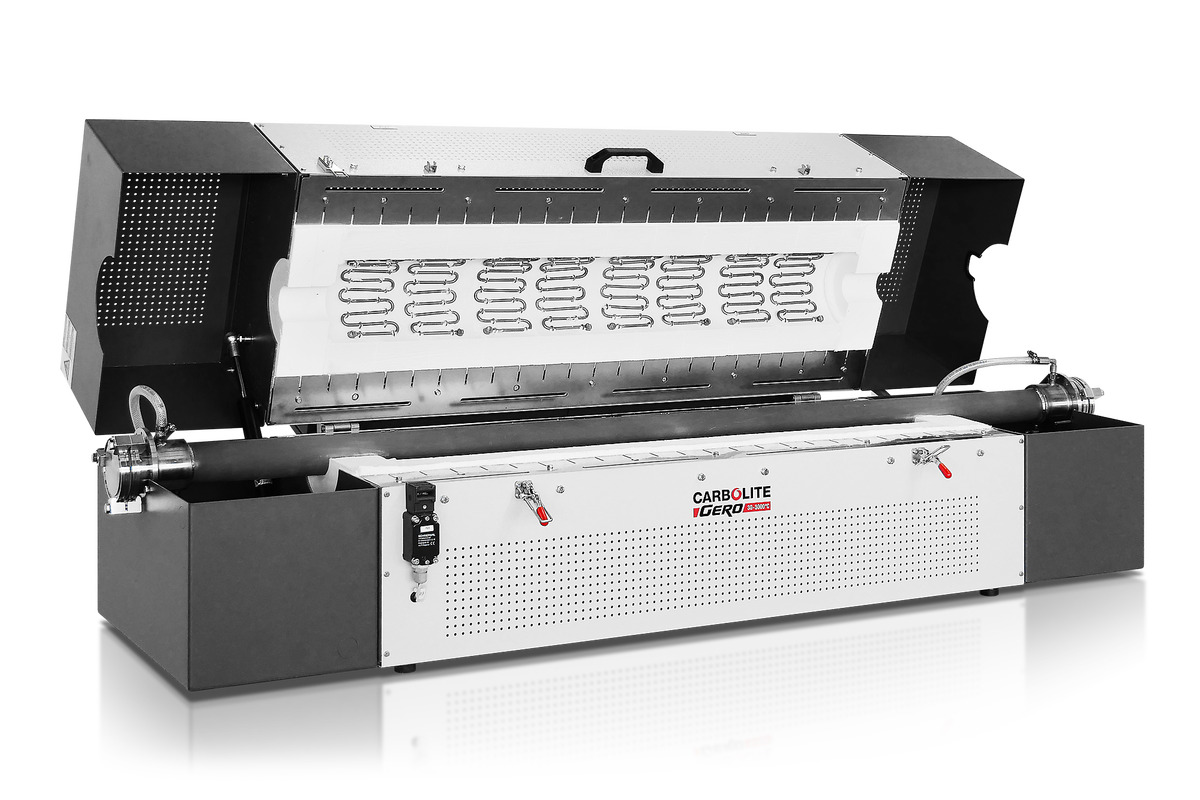

Forno tubular bipartido até 1300°C - FST / FZS

Os fornos FST de zona única e FZS de 3 zonas podem ser usados vertical ou horizontalmente e têm uma temperatura máxima de operação de 1300 °C.

O módulo de aquecimento dividido permite fácil posicionamento do tubo de trabalho ou posicionamento em torno de reatores que possuem flanges de extremidade fixos. O projeto dividido também pode permitir um resfriamento mais rápido da amostra. Canais de resfriamento são projetados na caixa para auxiliar no resfriamento por convecção da caixa externa. Uma alça é presa à metade superior do forno de tubo dividido com duas braçadeiras de liberação rápida para destravar e travar com segurança o forno.

As duas metades do forno são módulos de fibra cerâmica com elementos de aquecimento de fio APM de alta qualidade montados no isolamento, mantidos na posição por uma aresta de sustentação de cerâmica. Um interruptor de segurança protege o operador desligando os elementos de aquecimento assim que o forno é aberto.

Versões personalizadas e uma ampla gama de acessórios para acessórios para fornos tubulares completam as opções disponíveis.

Exemplos de aplicação

CIM, CVD, MIM, Revestimento, brasagem, calcinação, calibração de termopar, desgaseificação, endurecimento, envelhecimento, miniplantas, pesquisa de catalisador, pirólise, recozimento, revenido, secagem, sinterização, solda, sublimação, síntese, teste de célula de combustível

Características padrão

Temperatura máxima de operação de 1300 °C
Controlador de temperatura programável com 24 segmentos: FST equipado com EPC3016P1, FZS e
CC-T1.
Proteção contra superaquecimento
Aceita tubos de trabalho com diâmetro externo de até 150 mm
Comprimentos aquecidos de zona única de 200, 500 ou 1000 mm
Comprimentos aquecidos de 3 zonas de 500 ou 1000 mm
O design dividido permite que tubos de trabalho ou reatores com flanges fixas sejam acomodados
Para uso horizontal ou vertical
Tempo de vida excepcionalmente longo e estabilidade de temperatura
Termopar tipo S de alto grau
Isolamento de fibra cerâmica de baixa massa térmica
Elementos de aquecimento de fio APM de 5 mm de alta qualidade
Fornecido com caixa de controle separada com cabo de 3 m, plugue e soquete
Comunicações Ethernet

Opções (especifique no momento do pedido)

Uma variedade de controladores digitais sofisticados, programadores multissegmentos e registradores de dados com opções de comunicação digital está disponível - mais informações sobre controladores
Proteção contra superaquecimento (recomendado para proteger conteúdos valiosos e para operação autônoma)
Uma ampla escolha de diâmetros e materiais de tubo está disponível
Para fornos de tubo dividido, meios tubos de cerâmica de formato robusto estão disponíveis para proteger os elementos de aquecimento e para retenção de amostra
L' suporte para uso em modo vertical e/ou horizontal
Plugues de isolamento e escudos de radiação para evitar a perda de calor e melhorar a uniformidade
Atmosfera modificada e conjuntos de vácuo estão disponíveis - Outras informações
Pacotes de vácuo com opção de bomba de palheta rotativa ou bomba turbomolecular estão disponíveis
Diâmetros de tubo maiores
Comprimentos aquecidos mais longos
Mecanismo de abertura automatizado
Flanges para contra-fluxo de gás inerte
Sensor de oxigênio para pacotes de gás inerte
Cabo de 6 metros de comprimento entre o corpo do forno e a caixa de controle com plugue e soquete
Gas packages with manual valve
Sistema de Segurança para Gás de Laboratório para uso seguro com hidrogênio acima de 750 °C
Pacotes de gás com válvula operada eletricamente para até 3 gases

Forno tubular bipartido até 1300°C - FST / FZS Configurações de montagem

Corpo do forno e caixa de controle separada

Opção: suporte vertical

Forno tubular bipartido até 1300°C - FST / FZS Exemplos

Projeto personalizado FZS 13/100/4500 de 3 zonas com comprimento aquecido de 4500 mm, abertura automática e tubo de trabalho APM

Pacote de gás inerte FZS 13/70/500 para Ar e gás reativo O2 equipado com bomba de palhetas rotativas de duplo estágio

Forno tubular bipartido até 1300°C - FST / FZS Dados Técnicos

	Número de zonas aquecidas	Temp. Máx. (°C)	Furnace Ø (mm)	Comprimento aquecido (mm)	Dimensões do forno A x L x P (mm)	Peso do forno (kg)	Comprimento do tubo para uso no ar (mm)	Comprimento do tubo para uso com atmosfera modificada (mm)	Dimensões do módulo de controle A x L x P (mm)	Peso do módulo de controle (kg)	Comprimento uniforme ± 5°C (mm)	Potência (kW)
FST 13/40/200	1	1300	40	200	530 x 460 x 560	35	450	985	500 x 550 x 700	50	100	1.5
FST 13/70/500	1	1300	70	500	530 x 680 x 560	50	670	1205	500 x 550 x 700	50	250	3.0
FST 13/100/500	1	1300	100	500	530 x 680 x 560	75	670	1205	850 x 550 x 700	60	250	4.0
FST 13/100/1000	1	1300	100	1000	530 x 1200 x 560	80	1190	1725	850 x 550 x 700	90	500	10.4
FST 13/150/1000	1	1300	150	1000	590 x 1200 x 560	100	1190	1725	850 x 550 x 700	90	500	12.0
FZS 13/70/500	3	1300	70	500	530 x 680 x 560	50	670	1205	500 x 550 x 700	50	350	3.0
FZS 13/100/500	3	1300	100	500	530 x 680 x 560	75	670	1205	850 x 550 x 700	60	300	4.0
FZS 13/100/1000	3	1300	100	1000	530 x 1200 x 560	80	1190	1725	1100 x 1200 x 700	90	800	10.4
FZS 13/150/1000	3	1300	150	1000	590 x 1200 x 560	100	1190	1725	1100 x 1200 x 700	90	600	12.0
FZS 13/200/1000	3	1300	200	1000	690 x 1200 x 620	150	1190	1725	1100 x 1200 x 700	120	-	16.0
FZS 13/100/1500	3	1300	100	1500	530 x 1700 x 560	120	1690	2252	1100 x 1200 x 700	120	-	14.0
FZS 13/150/1500	3	1300	150	1500	590 x 1700 x 560	150	1690	2225	1100 x 1200 x 700	120	-	18.0
FZS 13/200/1500	3	1300	200	1500	690 x 1700 x 620	200	1690	2225	1100 x 1200 x 700	160	-	22.0
FZS 13/100/4500	3	1300	100	4500	2200 x 4700 x 1100	800	a pedido	a pedido	inside frame	-	-	45.0
FZS 13/150/4500	3	1300	150	4500	2200 x 4700 x 1200	950	a pedido	a pedido	inside frame	-	-	60.0

Observe
- A taxa de aquecimento ao usar um tubo de trabalho de cerâmica opcional deve ser limitada a 5°C/min
- A fonte de alimentação é baseada em 200 - 240 V para alimentação monofásica e 380 - 415 V para alimentação trifásica
- Comprimento mínimo uniforme em forno horizontal com plugues de isolamento instalados a 100°C abaixo do máx. temperatura
- Power supply: a = 3 phase 380 - 415 V / b = 3 phase 480 V / c = 3 phase 200 - 210 V / d = 3 phase 220 - 240 V / e = 1 phase 220 - 240 V

Sujeito a alterações técnicas e erros
