Forno tubular vertical de alta temperatura - HTRV

Forno tubular vertical de alta temperatura - HTRV

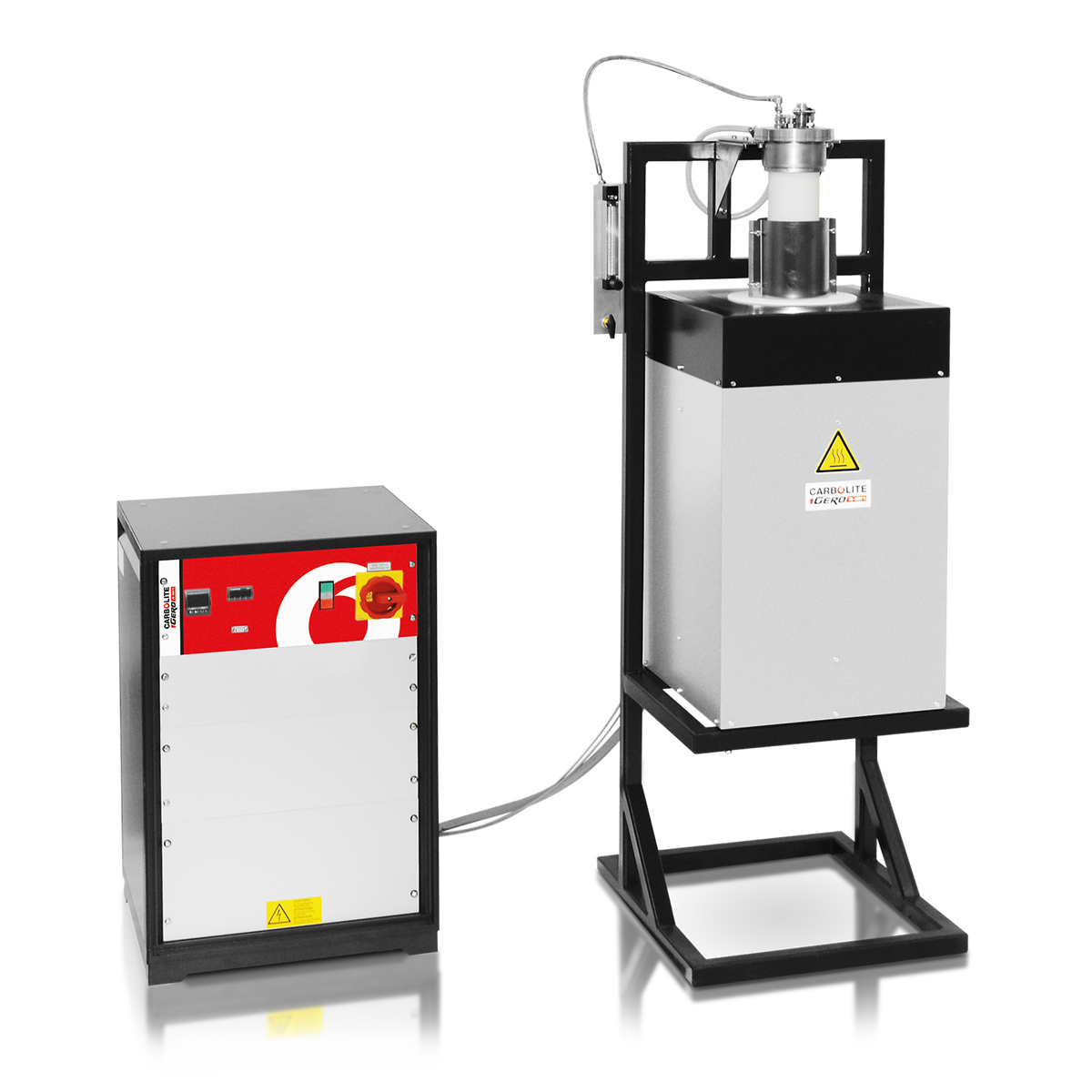

HTRV 18/100/500 com pacote opcional de gás inerte e tubo de cerâmica fechado de um lado

HTRV __/40/100

Tubo acessório de diâmetro externo máximo (mm) 40
Comprimento aquecido (mm) 100

[leia mais] [leia menos]

Temp. Máx. (°C) 1600, 1700, 1800
Dimensões:
Externo A x C x P (mm)		 365 x 455 x 455
Peso do forno (kg) 30
Comprimento do tubo para uso no ar (mm) 355
Comprimento do tubo para uso com atmosfera modificada (mm) 890
Dimensões do módulo de controle A x L x P (mm) 500 x 550 x 700
Peso do módulo de controle (kg) 50
Comprimento uniforme ± 5°C (mm) 50
Potência máx. (W) 2000

HTRV __/40/250

Tubo acessório de diâmetro externo máximo (mm) 40
Comprimento aquecido (mm) 250

[leia mais] [leia menos]

Temp. Máx. (°C) 1600, 1700, 1800
Dimensões:
Externo A x C x P (mm)		 515 x 455 x 455
Peso do forno (kg) 40
Comprimento do tubo para uso no ar (mm) 505
Comprimento do tubo para uso com atmosfera modificada (mm) 1040
Dimensões do módulo de controle A x L x P (mm) 500 x 550 x 700
Peso do módulo de controle (kg) 50
Comprimento uniforme ± 5°C (mm) 125
Potência máx. (W) 3000

HTRV __/40/500

Tubo acessório de diâmetro externo máximo (mm) 40
Comprimento aquecido (mm) 500

[leia mais] [leia menos]

Temp. Máx. (°C) 1600, 1700, 1800
Dimensões:
Externo A x C x P (mm)		 765 x 455 x 455
Peso do forno (kg) 65
Comprimento do tubo para uso no ar (mm) 755
Comprimento do tubo para uso com atmosfera modificada (mm) 1290
Dimensões do módulo de controle A x L x P (mm) 850 x 550 x 700
Peso do módulo de controle (kg) 60
Comprimento uniforme ± 5°C (mm) 250
Potência máx. (W) 6000

HTRV __/70/100

Tubo acessório de diâmetro externo máximo (mm) 70
Comprimento aquecido (mm) 100

[leia mais] [leia menos]

Temp. Máx. (°C) 1600, 1700, 1800
Dimensões:
Externo A x C x P (mm)		 365 x 455 x 455
Peso do forno (kg) 30
Comprimento do tubo para uso no ar (mm) 355
Comprimento do tubo para uso com atmosfera modificada (mm) 890
Dimensões do módulo de controle A x L x P (mm) 500 x 550 x 700
Peso do módulo de controle (kg) 50
Comprimento uniforme ± 5°C (mm) 50
Potência máx. (W) 3000

HTRV __/70/250

Tubo acessório de diâmetro externo máximo (mm) 70
Comprimento aquecido (mm) 250

[leia mais] [leia menos]

Temp. Máx. (°C) 1600, 1700, 1800
Dimensões:
Externo A x C x P (mm)		 515 x 455 x 455
Peso do forno (kg) 40
Comprimento do tubo para uso no ar (mm) 505
Comprimento do tubo para uso com atmosfera modificada (mm) 1040
Dimensões do módulo de controle A x L x P (mm) 850 x 550 x 700
Peso do módulo de controle (kg) 60
Comprimento uniforme ± 5°C (mm) 125
Potência máx. (W) 4800

HTRV __/70/500

Tubo acessório de diâmetro externo máximo (mm) 70
Comprimento aquecido (mm) 500

[leia mais] [leia menos]

Temp. Máx. (°C) 1600, 1700, 1800
Dimensões:
Externo A x C x P (mm)		 765 x 455 x 455
Peso do forno (kg) 65
Comprimento do tubo para uso no ar (mm) 755
Comprimento do tubo para uso com atmosfera modificada (mm) 1290
Dimensões do módulo de controle A x L x P (mm) 850 x 550 x 700
Peso do módulo de controle (kg) 90
Comprimento uniforme ± 5°C (mm) 250
Potência máx. (W) 8000

HTRV __/100/250

Tubo acessório de diâmetro externo máximo (mm) 100
Comprimento aquecido (mm) 250

[leia mais] [leia menos]

Temp. Máx. (°C) 1600, 1700, 1800
Dimensões:
Externo A x C x P (mm)		 515 x 455 x 455
Peso do forno (kg) 45
Comprimento do tubo para uso no ar (mm) 505
Comprimento do tubo para uso com atmosfera modificada (mm) 1040
Dimensões do módulo de controle A x L x P (mm) 850 x 550 x 700
Peso do módulo de controle (kg) 60
Comprimento uniforme ± 5°C (mm) 125
Potência máx. (W) 6400

HTRV __/100/500

Tubo acessório de diâmetro externo máximo (mm) 100
Comprimento aquecido (mm) 500

[leia mais] [leia menos]

Temp. Máx. (°C) 1600, 1700, 1800
Dimensões:
Externo A x C x P (mm)		 765 x 455 x 455
Peso do forno (kg) 70
Comprimento do tubo para uso no ar (mm) 755
Comprimento do tubo para uso com atmosfera modificada (mm) 1290
Dimensões do módulo de controle A x L x P (mm) 850 x 550 x 700
Peso do módulo de controle (kg) 90
Comprimento uniforme ± 5°C (mm) 250
Potência máx. (W) 10400

HTRV __/150/250

Tubo acessório de diâmetro externo máximo (mm) 150
Comprimento aquecido (mm) 250

[leia mais] [leia menos]

Temp. Máx. (°C) 1600, 1700, 1800
Dimensões:
Externo A x C x P (mm)		 515 x 580 x 580
Peso do forno (kg) 55
Comprimento do tubo para uso no ar (mm) 505
Comprimento do tubo para uso com atmosfera modificada (mm) 1040
Dimensões do módulo de controle A x L x P (mm) 850 x 550 x 700
Peso do módulo de controle (kg) 90
Comprimento uniforme ± 5°C (mm) -
Potência máx. (W) 8000

HTRV __/150/500

Tubo acessório de diâmetro externo máximo (mm) 150
Comprimento aquecido (mm) 500

[leia mais] [leia menos]

Temp. Máx. (°C) 1600, 1700, 1800
Dimensões:
Externo A x C x P (mm)		 765 x 580 x 580
Peso do forno (kg) 80
Comprimento do tubo para uso no ar (mm) 755
Comprimento do tubo para uso com atmosfera modificada (mm) 1290
Dimensões do módulo de controle A x L x P (mm) 850 x 550 x 700
Peso do módulo de controle (kg) 90
Comprimento uniforme ± 5°C (mm) -
Potência máx. (W) 12000

HTRV __/200/250

Tubo acessório de diâmetro externo máximo (mm) 200
Comprimento aquecido (mm) 250

[leia mais] [leia menos]

Temp. Máx. (°C) 1600, 1700, 1800
Dimensões:
Externo A x C x P (mm)		 515 x 580 x 580
Peso do forno (kg) 70
Comprimento do tubo para uso no ar (mm) 505
Comprimento do tubo para uso com atmosfera modificada (mm) 1040
Dimensões do módulo de controle A x L x P (mm) 850 x 550 x 700
Peso do módulo de controle (kg) 90
Comprimento uniforme ± 5°C (mm) -
Potência máx. (W) 10000

HTRV __/200/500

Tubo acessório de diâmetro externo máximo (mm) 200
Comprimento aquecido (mm) 500

[leia mais] [leia menos]

Temp. Máx. (°C) 1600, 1700, 1800
Dimensões:
Externo A x C x P (mm)		 765 x 580 x 580
Peso do forno (kg) 95
Comprimento do tubo para uso no ar (mm) 355
Comprimento do tubo para uso com atmosfera modificada (mm) 890
Dimensões do módulo de controle A x L x P (mm) 850 x 550 x 700
Peso do módulo de controle (kg) 90
Comprimento uniforme ± 5°C (mm) -
Potência máx. (W) 18500

Observe
- A taxa de aquecimento ao usar um tubo de trabalho de cerâmica deve ser limitada a 5 °C/min
- Além da profundidade do módulo de controle 150 mm para os plugues de alimentação e outros plugues precisam ser adicionados
- A fonte de alimentação é baseada em 200 - 240 V para alimentação monofásica e 380 - 415 V para alimentação trifásica
- Comprimento mínimo uniforme em forno horizontal com plugues de isolamento instalados a 100°C abaixo do máx. temperatura
- A temperatura máxima de operação contínua é 100°C abaixo da temperatura máxima
- Fonte de alimentação: a = 1 fase (16A) + N / b = 3 fases (16A) + N / c = 3 fases (32A) + N / d = 3 fases (63A) + N

Sujeito a alterações técnicas e erros

HTRV __/40/100 HTRV __/40/250 HTRV __/40/500
Temp. Máx. (°C) 1600, 1700, 1800 1600, 1700, 1800 1600, 1700, 1800
Tubo acessório de diâmetro externo máximo (mm) 40 40 40
Comprimento aquecido (mm) 100 250 500
Dimensões:
Externo A x C x P (mm) 		365 x 455 x 455 515 x 455 x 455 765 x 455 x 455
Peso do forno (kg) 30 40 65
Comprimento do tubo para uso no ar (mm) 355 505 755
Comprimento do tubo para uso com atmosfera modificada (mm) 890 1040 1290
Dimensões do módulo de controle A x L x P (mm) 500 x 550 x 700 500 x 550 x 700 850 x 550 x 700
Peso do módulo de controle (kg) 50 50 60
Comprimento uniforme ± 5°C (mm) 50 125 250
Potência máx. (W) 2000 3000 6000
HTRV __/70/100 HTRV __/70/250 HTRV __/70/500
Temp. Máx. (°C) 1600, 1700, 1800 1600, 1700, 1800 1600, 1700, 1800
Tubo acessório de diâmetro externo máximo (mm) 70 70 70
Comprimento aquecido (mm) 100 250 500
Dimensões:
Externo A x C x P (mm) 		365 x 455 x 455 515 x 455 x 455 765 x 455 x 455
Peso do forno (kg) 30 40 65
Comprimento do tubo para uso no ar (mm) 355 505 755
Comprimento do tubo para uso com atmosfera modificada (mm) 890 1040 1290
Dimensões do módulo de controle A x L x P (mm) 500 x 550 x 700 850 x 550 x 700 850 x 550 x 700
Peso do módulo de controle (kg) 50 60 90
Comprimento uniforme ± 5°C (mm) 50 125 250
Potência máx. (W) 3000 4800 8000
HTRV __/100/250 HTRV __/100/500 HTRV __/150/250
Temp. Máx. (°C) 1600, 1700, 1800 1600, 1700, 1800 1600, 1700, 1800
Tubo acessório de diâmetro externo máximo (mm) 100 100 150
Comprimento aquecido (mm) 250 500 250
Dimensões:
Externo A x C x P (mm) 		515 x 455 x 455 765 x 455 x 455 515 x 580 x 580
Peso do forno (kg) 45 70 55
Comprimento do tubo para uso no ar (mm) 505 755 505
Comprimento do tubo para uso com atmosfera modificada (mm) 1040 1290 1040
Dimensões do módulo de controle A x L x P (mm) 850 x 550 x 700 850 x 550 x 700 850 x 550 x 700
Peso do módulo de controle (kg) 60 90 90
Comprimento uniforme ± 5°C (mm) 125 250 -
Potência máx. (W) 6400 10400 8000
HTRV __/150/500 HTRV __/200/250 HTRV __/200/500
Temp. Máx. (°C) 1600, 1700, 1800 1600, 1700, 1800 1600, 1700, 1800
Tubo acessório de diâmetro externo máximo (mm) 150 200 200
Comprimento aquecido (mm) 500 250 500
Dimensões:
Externo A x C x P (mm) 		765 x 580 x 580 515 x 580 x 580 765 x 580 x 580
Peso do forno (kg) 80 70 95
Comprimento do tubo para uso no ar (mm) 755 505 355
Comprimento do tubo para uso com atmosfera modificada (mm) 1290 1040 890
Dimensões do módulo de controle A x L x P (mm) 850 x 550 x 700 850 x 550 x 700 850 x 550 x 700
Peso do módulo de controle (kg) 90 90 90
Comprimento uniforme ± 5°C (mm) - - -
Potência máx. (W) 12000 10000 18500

Observe
- A taxa de aquecimento ao usar um tubo de trabalho de cerâmica deve ser limitada a 5 °C/min
- Além da profundidade do módulo de controle 150 mm para os plugues de alimentação e outros plugues precisam ser adicionados
- A fonte de alimentação é baseada em 200 - 240 V para alimentação monofásica e 380 - 415 V para alimentação trifásica
- Comprimento mínimo uniforme em forno horizontal com plugues de isolamento instalados a 100°C abaixo do máx. temperatura
- A temperatura máxima de operação contínua é 100°C abaixo da temperatura máxima
- Fonte de alimentação: a = 1 fase (16A) + N / b = 3 fases (16A) + N / c = 3 fases (32A) + N / d = 3 fases (63A) + N

Sujeito a alterações técnicas e erros
