Forno de laboratório, isolamento de metal (LHTM/W)

A característica única da série de fornos de laboratório de alta temperatura LHT é um design compacto, tornando-o a ferramenta perfeita para laboratórios em ambientes de pesquisa e desenvolvimento.

O espaço útil cilíndrico do forno de laboratório é cercado por elementos de aquecimento e material de isolamento. A câmara aquecida é integrada ao vaso refrigerado a água. Como resultado do pequeno volume, o LHT é ideal para pequenas amostras e requer espaço mínimo de operação.

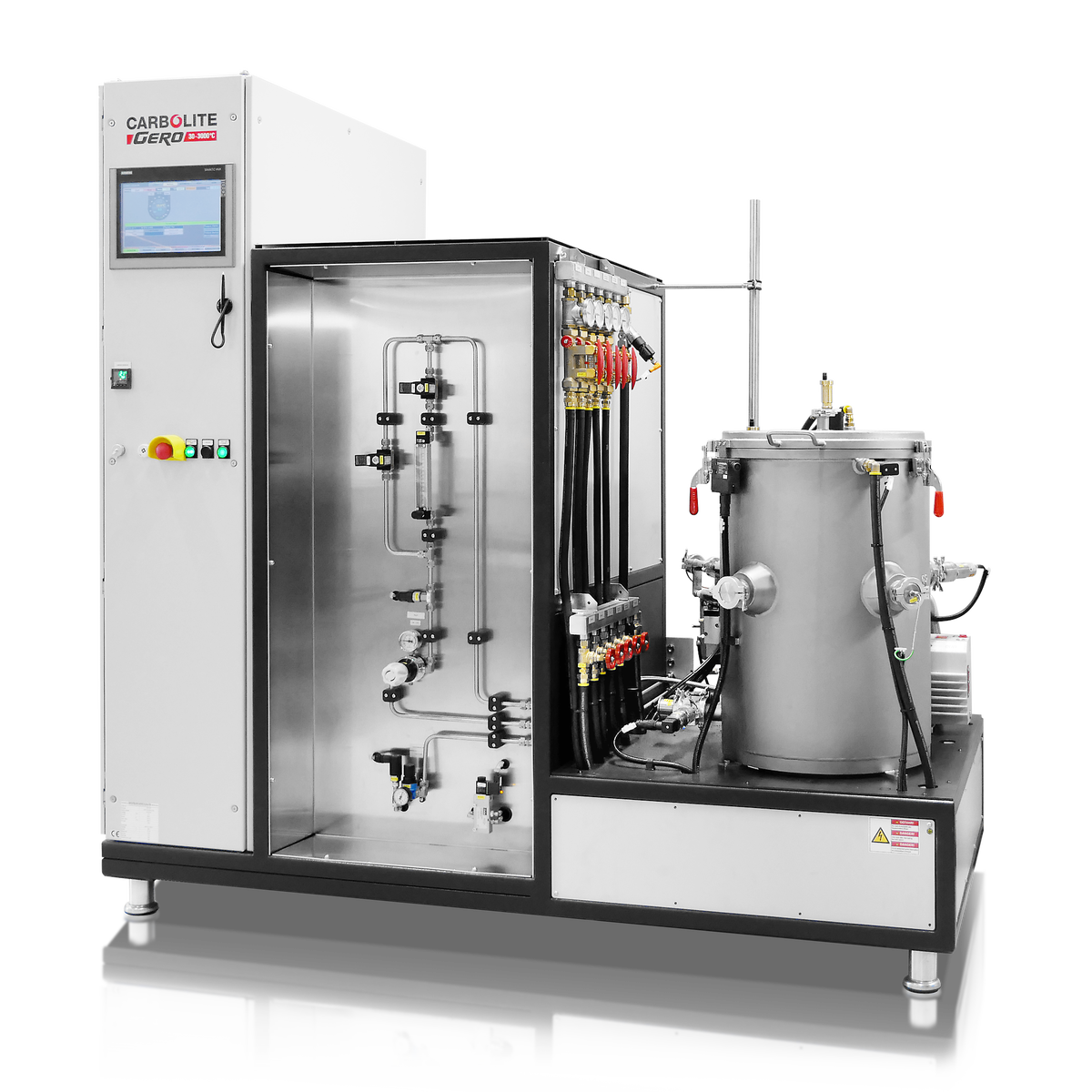

O sistema é suportado por uma plataforma de estrutura única que suporta o forno e gabinete eletrônico contendo os controles do software. Os rodízios são fixados à plataforma de suporte, o que permite que todo o sistema se mova facilmente. Para universidades e laboratórios de pesquisa industrial, a série LHT é perfeita para essas áreas operacionais.

As pequenas dimensões gerais e operação simples resultam em um sistema de baixo custo sem qualquer perda de desempenho na uniformidade de temperatura ou qualidade atmosférica. Além disso, o projeto cilíndrico é mais adequado para processos de tratamento térmico de sobre-pressão. Mediante solicitação, o sistema pode ser equipado com um dispositivo de travamento adequado e todo o equipamento necessário para operações seguras de sobre-pressão de até 100 bar.

Os modelos LHT metálicos são baseados em elementos de aquecimento e escudos de radiação construídos em tungstênio ou molibdênio para uma temperatura máxima de 2200 ° C e 1600 ° C, respectivamente. Os escudos de radiação servem para isolar o calor dos elementos de aquecimento do vaso refrigerado a água. Os sistemas LHT metálicos fornecem a mais alta pureza atmosférica possível e o melhor nível de vácuo final. Com uma bomba turbomolecular em combinação com uma pré-bomba, o vácuo de trabalho pode atingir a região de alto vácuo. Uma configuração de ultra alto vácuo é possível mediante solicitação.

Características padrão

• Design compacto adequado para laboratórios
• Melhor vácuo possível
• Nível de vácuo <5 x 10-6 mbar
• Pressão parcial 10 - 1000 mbar
• Operação de sobre-pressão de até 100 bar possível

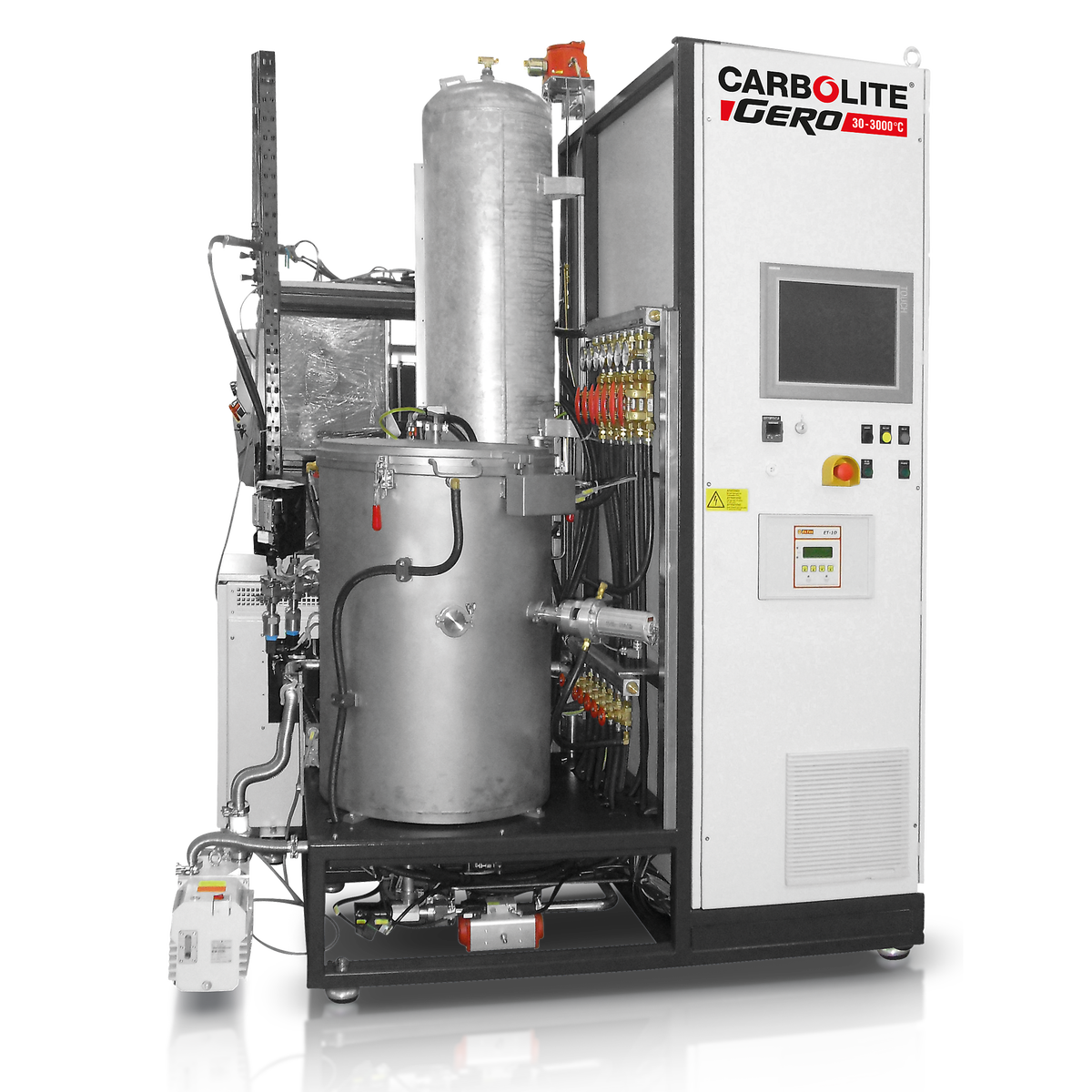

• Operação de pressão parcial de hidrogênio sob demanda
• Velocidades de bombeamento de vácuo precisamente controladas apropriadas para uso com pó
• Registro de dados para gerenciamento de qualidade

Forno de laboratório, isolamento de metal (LHTM/W) Detalhes técnicos

Vista dentro do forno do laboratório LHT:

1. vaso refrigerado a água
2. elementos de aquecimento
3. tampa superior, operada manualmente
4. termopar
5. escudos de radiação no topo
6. escudos de radiação no manto
7. anel de curto circuito

Os modelos LHT são aquecidos por um único aquecedor de manta devido ao seu pequeno volume. O perfil de temperatura interno é melhor do que ± 10 K. Esta uniformidade é obtida por meio de engenharia cuidadosa e posicionamento do elemento de aquecimento.

O LHTM e o LHTW são ambos construídos de materiais metálicos e 9 escudos de radiação. Possui uma única zona de aquecimento que cobre o manto do vaso cilíndrico. O aquecedor de manto é projetado para a mais alta estabilidade. Dois elementos de aquecimento diferentes estão disponíveis. Os elementos de aquecimento padrão consistem em várias folhas de molibdênio e, mediante solicitação, um aquecedor de malha também está disponível. A amostra pode ser protegida por uma retorta que melhora ainda mais a uniformidade da temperatura. Com a adaptação de um sistema de alto vácuo, o melhor vácuo final está disponível.

A operação do software está disponível com controles manuais ou automatizados. Para a versão manual, todas as válvulas e bombas são operadas por botões simples no painel do usuário com um rotâmetro usado para ajustar o fluxo de gás. O software automatizado é operado por meio de uma interface de painel de toque. Os controladores de fluxo de massa são usados ​​para regular o fluxo de gás. O registro de dados é possível para operação manual e automatizada.
