Forno de Teste de Reatividade de CO2 - CRF / 1

O forno de ensaio de reatividade de CO2 CRF/1 está em conformidade com o método de ensaio Standard para a determinação, pelo método da perda em massa, da reatividade ao dióxido de carbono do coque de petróleo calcinado utilizado na fabricação de anodos para a produção de alumínio.

O forno está em conformidade com os seguintes padrões:

  1. ISO 12981-1 Materiais carbonosos usados ​​na produção de alumínio - Coque calcinado - Determinação da reatividade ao dióxido de carbono - Parte 1: Método de perda em massa
  2. BS 6043-2.20.1 Determinação da reatividade por um método de perda em massa
A reatividade de um coque calcinado ao dióxido de carbono é avaliada pela determinação da perda de massa de uma amostra exposta de acordo com a seguinte reação química: C + CO2 -> 2 CO. Esta determinação permite uma avaliação da reatividade posterior do ânodo ao dióxido de carbono na célula de eletrólise.

Assim que a CRF/1 atingir a temperatura máxima de operação de 1000 °C, um alarme sonoro soa para indicar quando a amostra pode ser carregada. A amostra de coque de 5 g, com um tamanho de grão de 1 mm a 1,4 mm, pode então ser colocada no tubo de quartzo. Um medidor de fluxo de massa automático abre o fluxo de gás CO2 por aproximadamente 100 minutos, expondo a amostra a um fluxo de dióxido de carbono de 50 l/h. A perda de massa é então medida.

O CRF/1 é um forno de tubo de zona única com boa distribuição vertical de temperatura que aquece até 1000 ° C. A temperatura é mantida com uma precisão de ± 1 °C. O forno possui um reator tubular com dois tubos de quartzo e uma tampa com junta esmerilada. Um tubo externo contendo uma entrada de gás permite que o gás flua para o fundo do tubo e seja pré-aquecido antes de subir pelo leito de coque. Encaixado dentro do tubo externo, há um tubo de reação interno que incorpora um disco poroso de forma que a base do leito de coque fica no meio do forno.

Características padrão

  • Maximum operating temperature 1000 °C
  • Proteção contra superaquecimento
  • Controlador Eurotherm 3508
  • Forno de zona única com comprimento aquecido de 220 mm
  • Dois tubos de quartzo
  • Isolamento de alto grau
  • Medidor de fluxo de massa
  • Câmara de resfriamento interna

Forno de Teste de Reatividade de CO2 - CRF / 1 Detalhes técnicos

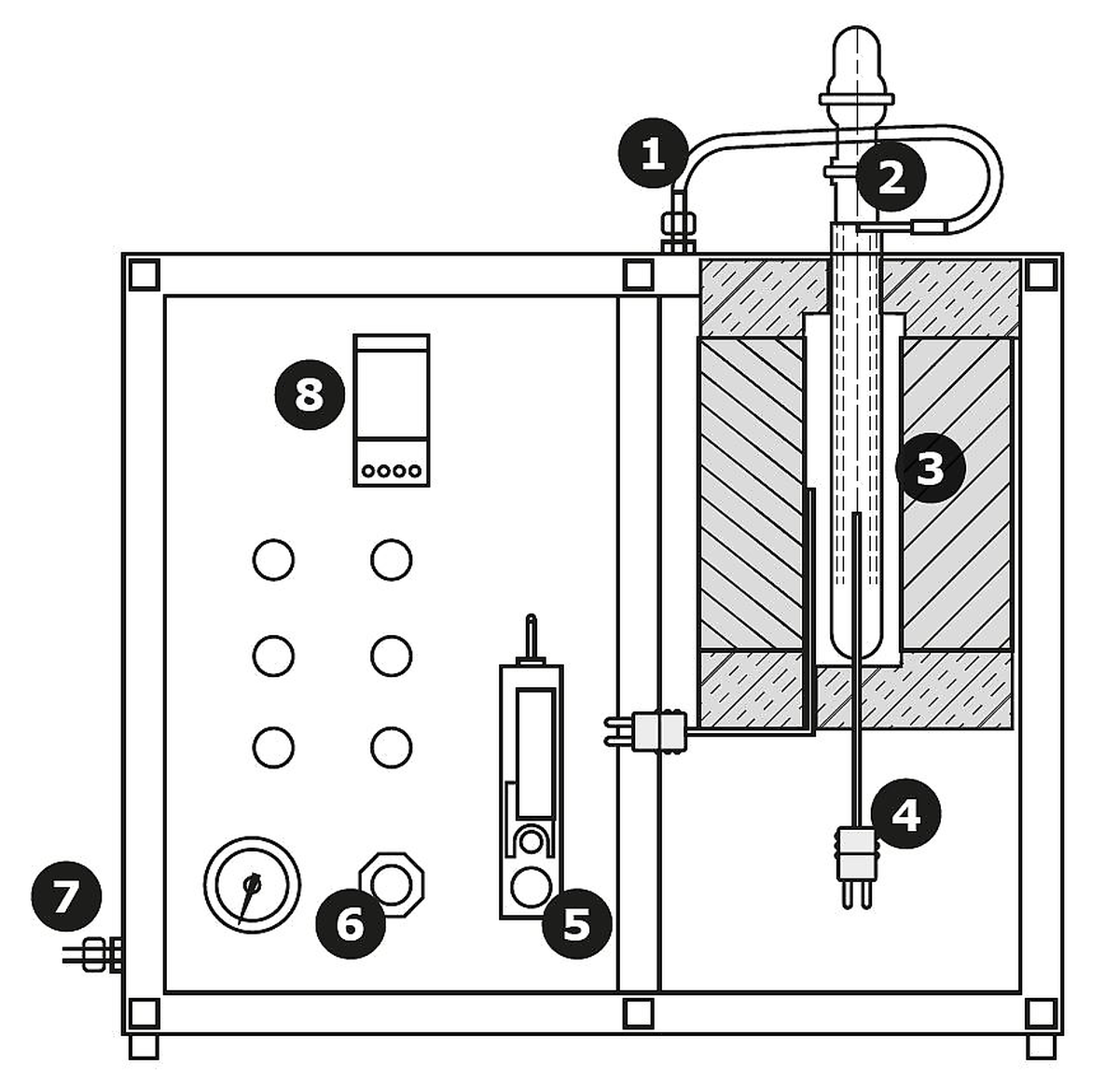

Seção transversal do forno de teste de reatividade de CO2 CRF/1

  1. Tubo de gás
  2. Tubo de quartzo
  3. Porta-amostra
  4. Termopar
  5. Controlador de fluxo de massa
  6. Regulador de pressão de gás
  7. Entrada de gás
  8. Controlador

Cross section of CRF/1
Cross section of CRF/1

Sujeito a alterações técnicas e erros
