Acessórios para Tubo de Trabalho

Uma ampla gama de acessórios para tubos de trabalho está disponível ao solicitar um forno tubular Carbolite Gero.

Para garantir que os acessórios corretos do tubo de trabalho sejam fornecidos, especifique o modelo do forno tubular (uso horizontal ou vertical), dimensões do tubo de trabalho (diâmetro interno, diâmetro externo e comprimento) e temperatura de operação. Se você não tiver certeza de quais acessórios são os mais adequados para sua aplicação, consulte nossos especialistas em aplicação.

Vídeo do Produto: Tube furnace accessories for Carbolite Gero tube furnaces

Tampões de isolamento cerâmico

Os plugues de isolamento de cerâmica são projetados para reduzir a perda de calor nas extremidades dos tubos e melhorar a uniformidade da temperatura. Eles são particularmente úteis para tubos verticais e tubos com diâmetros superiores a 25 mm. Diferentes plugues de isolamento são fornecidos para uso com tubos de trabalho de comprimento padrão (para uso no ar) e tubos de trabalho de comprimento estendido (para uso com atmosfera modificada e vácuo). Em tubos de trabalho verticais, suportes de plugue de isolamento são necessários, a menos que usados com vedações de extremidade do tubo de trabalho.

Os plugues de isolamento incluem ganchos metálicos que permitem o uso vertical e uma ranhura para acesso ao termopar.

Os plugues de isolamento fornecidos serão apropriados para o forno e a aplicação.

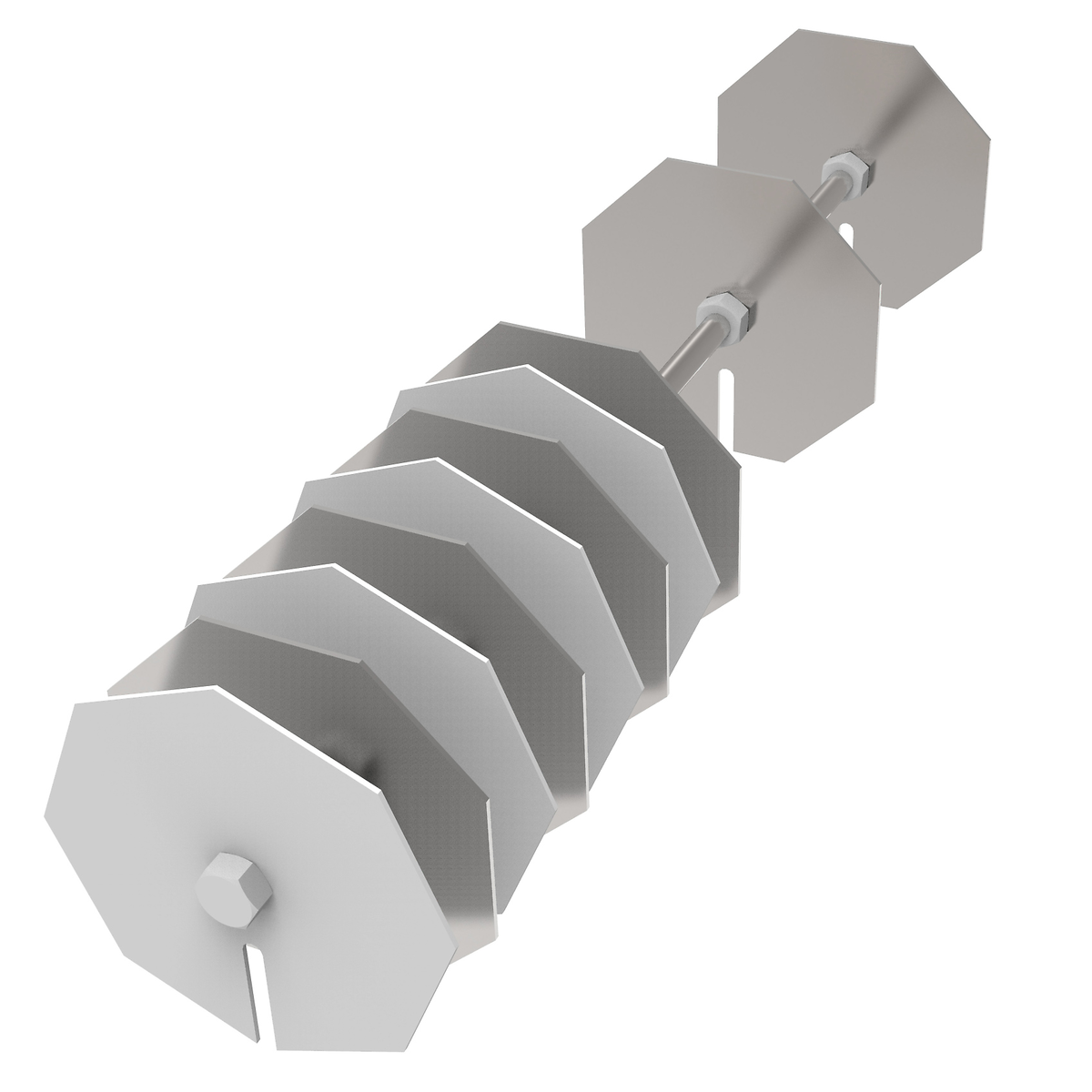

Escudos de radiação do tubo de trabalho

Em tubos de trabalho estendidos, escudos de radiação podem ser usados como uma alternativa aos plugues de isolamento. Especificamente útil para aplicações sem poeira e com níveis de vácuo inferiores a 10^-3 mbar.

Até uma temperatura máxima de operação de 1200°C, as proteções são construídas em metal e, acima dessa temperatura, em cerâmica. Em tubos de trabalho verticais, suportes de proteção contra radiação são necessários, a menos que usados com vedações de extremidade do tubo de trabalho (veja abaixo).

Os escudos de radiação incluem ganchos metálicos que permitem o uso vertical e uma ranhura para acesso do termopar. As proteções fornecidas serão apropriadas para o forno e a aplicação.

Vedantes de extremidade do tubo de trabalho

As vedações da extremidade do tubo de trabalho devem conter uma atmosfera modificada e para trabalhar com vácuo; níveis de vácuo de 10^-6 mbar são possíveis. Essas vedações de extremidade são fabricadas em aço inoxidável e devem ser usadas apenas com tubos de trabalho estendidos. Eles estão disponíveis para encaixar tubos de trabalho com os seguintes diâmetros externos: 32, 46, 60, 86, 100, 150 e 200 mm. Outros tamanhos estão disponíveis a um custo adicional.

As seguintes conexões estão disponíveis para uso com as vedações de extremidade: vedação em branco, bico de gás (entrada/saída), flanges de vácuo (NW16, NW25, NW40 ou ISO-K 63) e prensa-pares termopar (ø1,5 mm, 3 mm e 10 milímetros). Onde o diâmetro da vedação final é grande o suficiente, combinações dos acessórios acima são possíveis, por exemplo, bico de entrada/saída de gás + prensa-par termopar.

As vedações de extremidade são projetadas para uso em combinação com plugues de isolamento ou escudos de radiação. Vedações de extremidade resfriadas a água estão disponíveis mediante solicitação. Para acomodar o peso adicional das vedações de extremidade, são recomendados suportes de tubo (veja abaixo).

NOTA: A tolerância aceitável do diâmetro externo do tubo de trabalho é de +1,5 mm a -1

Vedantes de extremidade do tubo de trabalho

1) Braçadeira 2) Placa de vedação 3) Anel de vedação
4) Luva de vedação 5) Vedação da braçadeira 6) Placa final

Bocal de gás e orifício para termopar (1,5 mm)
