Um sistema de segurança de gás de laboratório é necessário para uma operação segura ao usar gás hidrogênio em fornos tubulares Carbolite Gero ou retortas de câmara metálica. Dois sistemas diferentes estão disponíveis, um para uso de hidrogênio de 750 °C a Tmax e um para uso de hidrogênio de temperatura ambiente a Tmax.
Este sistema é adequado para uso com fornos tubulares usando um pacote de tubos de trabalho adequado ou fornos de câmara usando uma retorta A105 até um volume interno máximo de 50 litros
É fornecido com gabinete de controle próprio, queimador de gás e tubos flexíveis com acessórios para conectar diretamente a um pacote de tubo de trabalho de atmosfera de gás ou câmara de retorta A105.
O sistema purga automaticamente o tubo de trabalho ou câmara com nitrogênio, garante que o hidrogênio só seja introduzido no forno acima de uma temperatura de segurança de 750 °C e fornece uma purga final do nitrogênio. Uma purga de nitrogênio também ocorre no caso de desligamentos não planejados.
Dois medidores de fluxo ajustáveis fornecem a facilidade para os fluxos de hidrogênio e nitrogênio serem combinados para se adequar ao processo. Um ignitor de gás monitorado com aquecimento elétrico garante que o hidrogênio seja totalmente consumido.

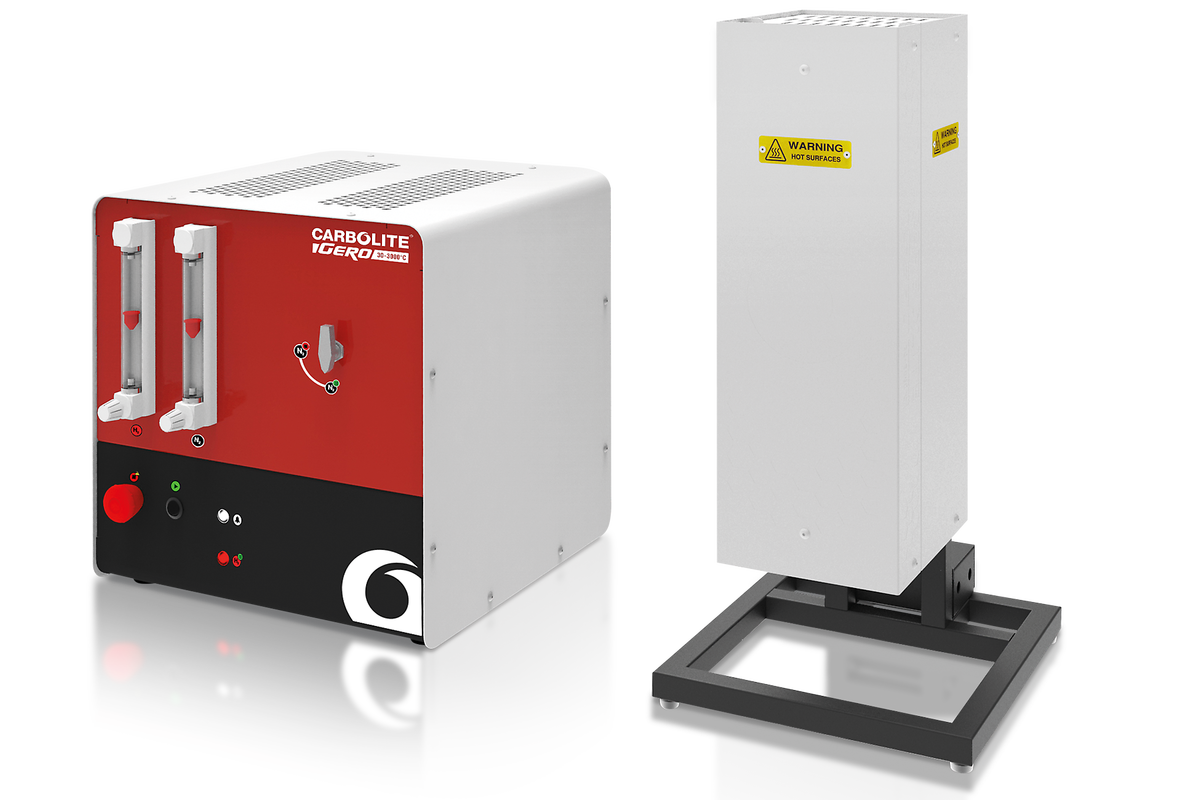

control box and burner assembly

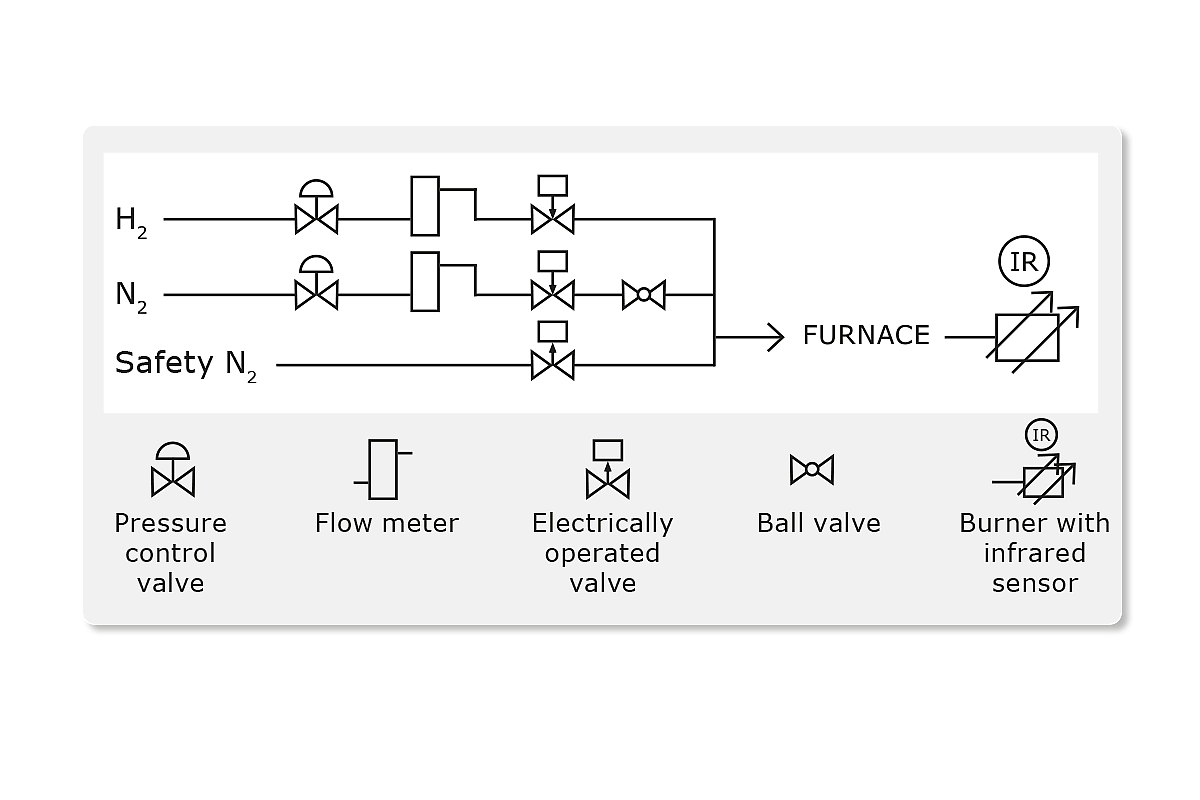

Simplified piping schematic
This hydrogen tube furnace system is based on the F-range and HTRH-range. It is designed to meet all required regulations for the safe handling of hydrogen gas.
Note: The system is only suited for clean processes. No outgassing of the samples must occur.

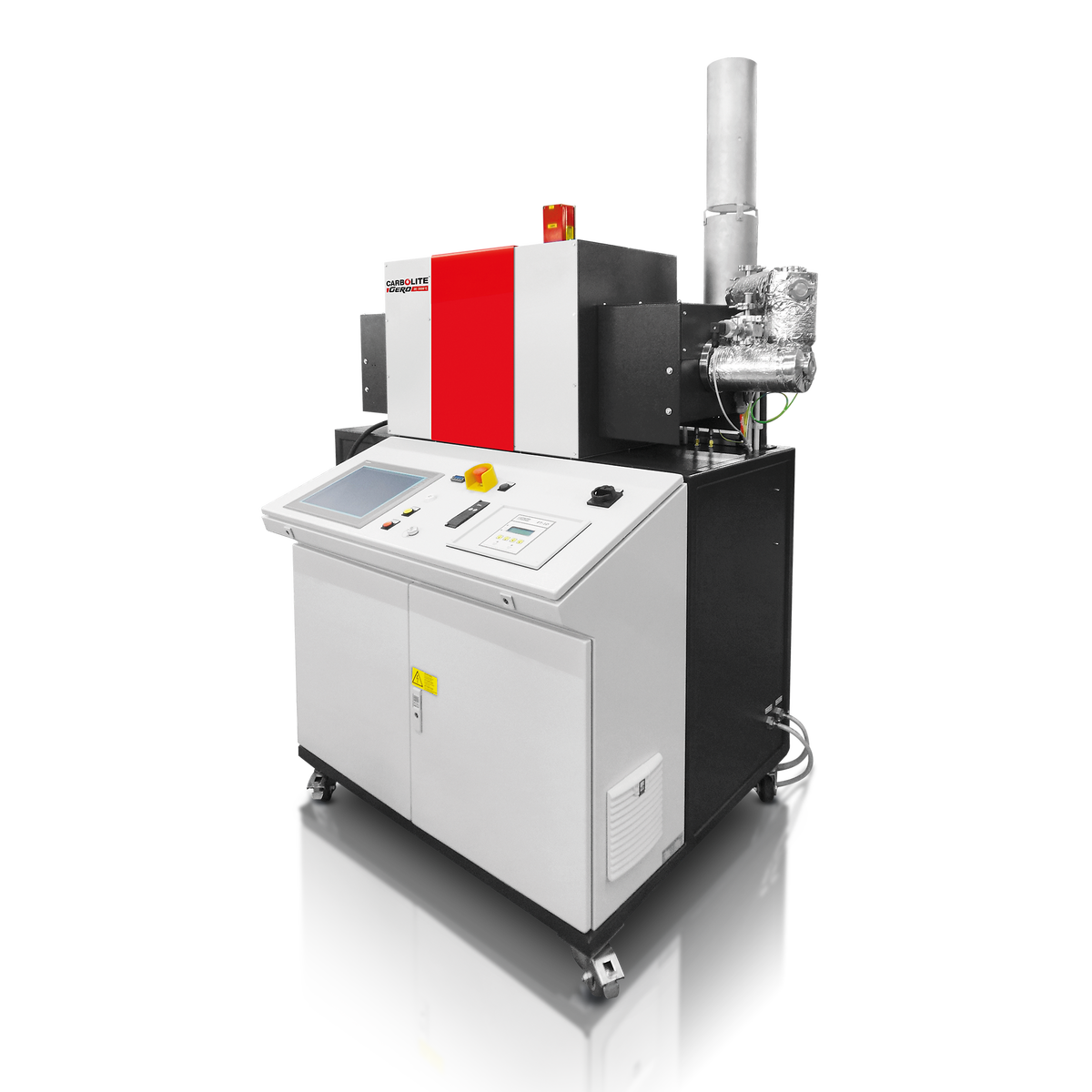

HTRH 16/100/600: Hydrogen tube furnace with a heated length of 600 mm up to 1600 °C. Operation under pure hydrogen is possible. All necessary safety provisions are implemented.
A touch panel interface is used for automated operation. All valves, temperatures, gas flows, etc. can be switched on and off manually or automatically by a predetermined program.
The purging tank is filled with inert nitrogen at a pressure of 8 bar. The purging tank is a required safety option when working with pure hydrogen or other dangerous gases. In case of an emergency this tank provides enough inert gas for purging the whole furnace multiple times to ensure that no dangerous gas remains in the furnace.
